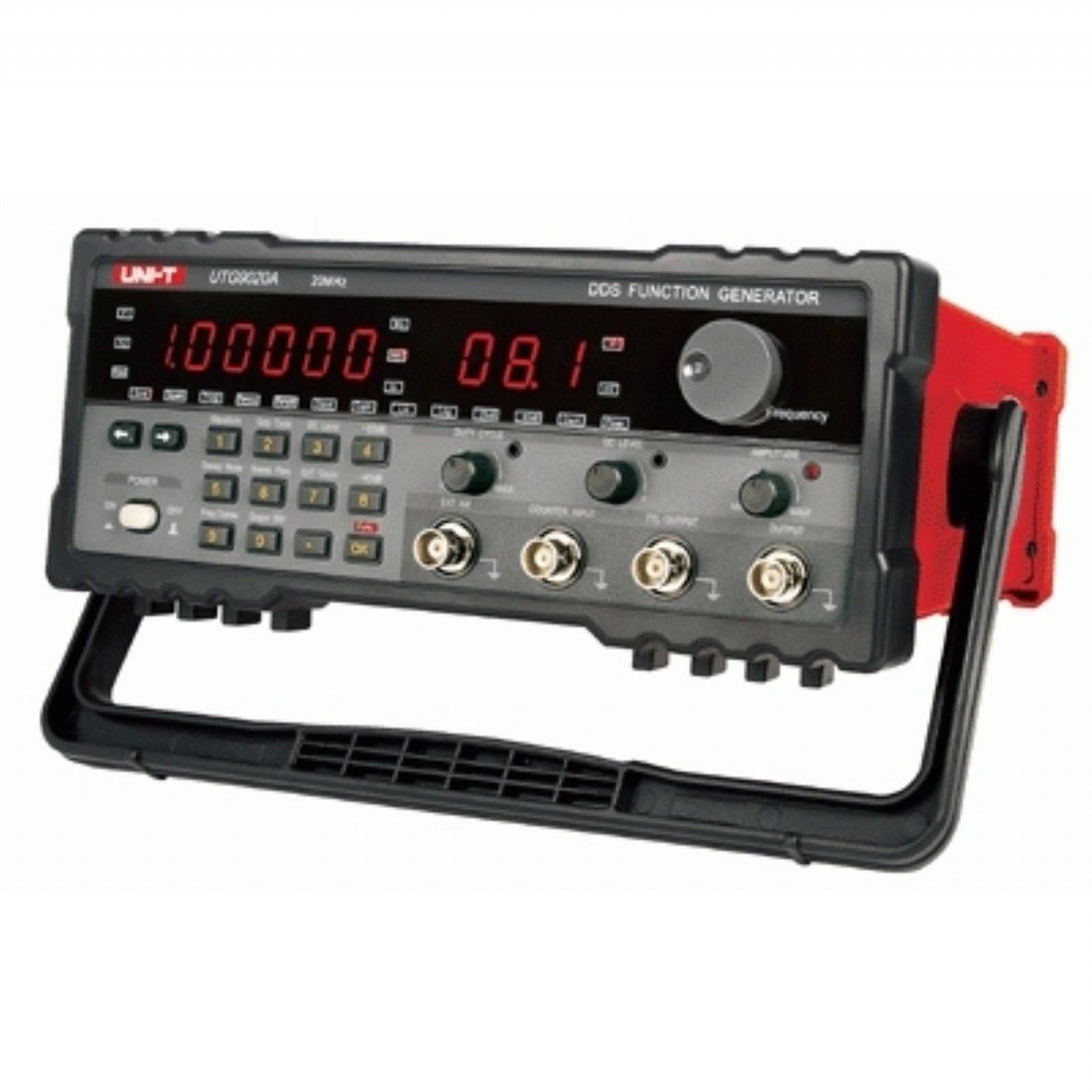

Ürün Adı: Unit UTG-9020A Fonksiyon Jeneratörü

Ürün Bilgisi

Waveforms: Sinüs, Kare, Üçgen, Rampa aşağı rampa, Üstel Rise, Üstel Güz

Sinüs

Menzil 20MHz 0.1Hz

Doğruluk 0.01 Hz (≤ 3.05kHz), 1 Hz (> 3.05kHz)

Çözüm 0.01Hz veya 8 haneli

Istikrar <1 ppm / ℃

Harmonik Bozulma

20kHz <-55dBc

1MHz'e <-50dBc

10MHz <-40dBc

20MHz <-30dBc

Kare

Menzil 5MHz için 0.1Hz

Doğruluk 0.01 Hz (≤ 3.05kHz), 1 Hz (> 3.05kHz)

Çözüm 0.01Hz veya 8 haneli

Rise / Saat Güz <20ns

Duty Cycle % 20 ila% 80

Üçgen, Rampa, sin (x) / x

Menzil 1MHz'e 0.1Hz

Doğruluk 0.01 Hz (≤ 3.05kHz), 1 Hz (> 3.05kHz)

Çözüm 0.01Hz veya 8 haneli

Doğrusallık <% 0.2 30kHz için

Genlik

Menzil (50Ω içine) 10Vpp için 0.5mVpp, 20Vp için 1mVpp (açık devreye)

Doğruluk ±% 5

Çözüm 0.1mV

Çıkış Empedansı 50Ω

Zayıflatıcı 20dB + 40dB

DC Offset den-10V ile +10 V

EXT AM

Giriş Empedansı 1kÊ

Modülasyon Derinliği Extenal sinyalinin genliği, 100 (% 5Vp-p giriş) tarafından kontrol

Frekans Sayıcı

Frekans Aralığı 100MHz 1Hz

Genlik Aralığı 0.1Vp-p-p 5Vp

Giriş Empedansı 10KQ
